เหล็กฉาก เหล็กมุม ใช้งานประเภทไหน มีขนาดเท่าไรบ้าง ?
เหล็กฉาก (Angle Bar) หรือในภาษาช่างบางที่ก็จะเรียกว่า “เหล็กมุม” เป็นอุปกรณ์สำคัญในงานก่อสร้างเพราะเป็นชิ้นส่วนสำคัญในการประกอบกับผนังและคานรองรับของอาคารที่จำเป็นต้องต้องรับน้ำหนักเยอะๆ เช่นโครงสร้างงานเหล็ก เหล็กโครงสร้างรูปพรรณ โรงงานอุตสาหกรรม โครงหลังคาโรงงาน หรือแม้แต่บ้านเรือน อาคารต่างๆ ก็ต้องใช้เหล็กฉากทั้งสิ้น
เหล็กฉากทำมาจากอะไร ?
ส่วนประกอบหลักๆ ของเหล็กฉากมักได้มาจากเหล็กกล้าคาร์บอนรีดร้อนหรือเหล็กกล้าอัลลอยด์ ผลิตให้เป็นรูปตัว L มี 2 ขา ทำมุมตั้งฉาก 90 องศา มีให้เลือกใช้ได้หลากหลายขนาดทำให้ผู้ใช้งานสามารถเลือกใช้ได้ตามการใช้งานของคุณ จุดเด่นของเหล็กฉากที่ทำให้นิยมนำมาใช้กันอย่างแพร่หลายคือ น้ำหนักเบาเมื่อเทียบกับขนาดโครงสร้าง ช่วยให้การติดตั้งได้อย่างรวดเร็ว ทำให้ช่วยประหยัดแรงงานก่อสร้าง สามารถนำไปใช้งานได้หลายประเภท เหล็กฉากมีการแบ่งมาตรฐานคุณภาพดังนี้
ชั้นคุณภาพ SS400, SS490 และ SS540 เป็นเหล็กฉากที่มีความต้านทานแรงดึงน้อยที่สุดที่ 400 MPa และ 540 Mpa เหมาะสำหรับใช้เป็นรับแรงต้านทาน
ชั้นคุณภาพ SM400, SM490 และSM520 หมายถึงเหล็กที่ความต้านทานแรงดึงน้อยที่สุดที่ 400 MPa และเหมาะสำหรับใช้ในงานเชื่อม
ประเภทของเหล็กฉาก
นอกจากนี้เหล็กฉากยังสามารถแบ่งออกเป็นประเภทการใช้งาน โดยมีข้อแตกต่างกันดังนี้

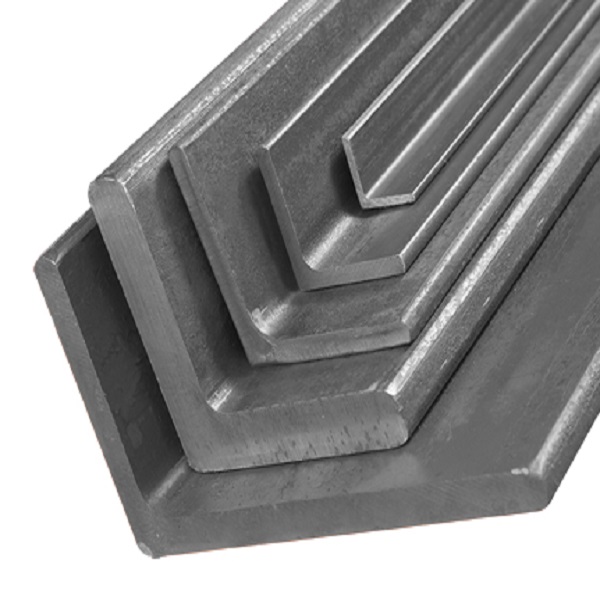

มุมเหล็กอ่อน
ลักษณะคือ โครงสร้างเหล็กอ่อนจะมีขนาดมุมเหล็กไม่เท่ากันเหล็กใช้ นิยมนำไปประกอบคาน สะพาน เสาส่งสัญญาณ เครื่องจักรยก เครื่องจักรขนส่ง โรงงานอุตสาหกรรม ประกอบเป็นชั้นวางภาชนะ
ตารางราคาเหล็กฉาก ขนาดของมุมเหล็กอ่อน
เหล็กอ่อนมุมเหล็ก / มุมเหล็กไม่เท่ากัน / ราคาเหล็กมุมบาร์
Size (mm) | Theoretical weight(kg/m) | Size (mm) | Theoretical weight (kg/m) | Size (mm) | Theoretical weight (kg/m) |
25*16*3 | 0.912 | 75*50*8 | 7.431 | 125*80*7 | 11.066 |
32*20*3 | 1.171 | 75*50*10 | 9.098 | 125*80*8 | 12.551 |
32*20*4 | 1.522 | 80*50*5 | 5.005 | 125*80*10 | 15.474 |
40*25*3 | 1.484 | 80*50*6 | 5.935 | 125*80*12 | 18.33 |
40*25*4 | 1.936 | 80*50*7 | 6.848 | 140*90*8 | 14.1 |
45*28*3 | 1.687 | 80*50*8 | 7.745 | 140*90*10 | 17.475 |
45*28*4 | 2.203 | 90*56*5 | 5.661 | 140*90*12 | 20.724 |
50*32*3 | 2.494 | 90*56*6 | 6.717 | 140*90*14 | 23.908 |
50*32*4 | 2.153 | 90*56*8 | 8.779 | 160*100*10 | 19.872 |
56*36*3 | 2.818 | 100*63*7 | 8.722 | 160*100*14 | 27.274 |
56*36*4 | 3.466 | 100*63*8 | 9.878 | 160*100*16 | 30.853 |
56*396*5 | 3.185 | 100*63*10 | 12.142 | 180*110*10 | 22.273 |
63*40*4 | 3.92 | 100*80*6 | 8.35 | 180*110*12 | 26.464 |
63*40*5 | 4.638 | 100*80*7 | 9.656 | 180*110*14 | 30.589 |
63*40*6 | 4.403 | 100*80*8 | 10.946 | 180*110*16 | 34.649 |
70*45*5 | 5.218 | 100*80*10 | 13.476 | 200*125*12 | 29.761 |
70*45*6 | 6.011 | 110*70*6 | 9.656 | 200*125*14 | 34.436 |
70*45*7 | 4.808 | 110*70*7 | 10.946 | 200*125*16 | 39.045 |
75*50*5 | 5.699 | 110*70*8 | 13.476 | 200*125*18 | 43.588 |
75*50*6 | 1.908 | 110*70*10 | 8.35 |

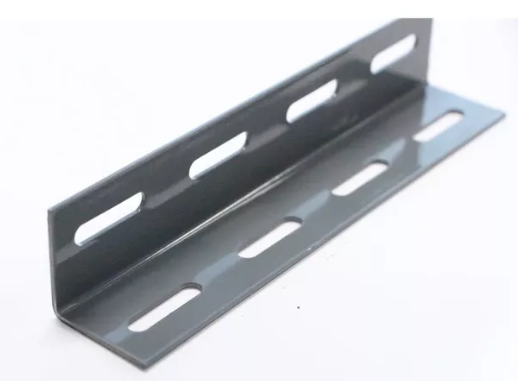

เหล็กฉากเจาะรู (Slotted Angle Steel)
หรืออีกชื่อหนึ่งว่า “เหล็กฉากอเนกประสงค์” ผลิตจากเหล็กแผ่นรีดร้อนแล้วเจาะรูตลอดแนวความยาว จากนั้นก็นำไปขึ้นรูปตัว L ทำมุมเหล็กฉาก 90 องศา สามารถใช้งานกับงานได้หลากหลายรูปแบบประยุกต์ใช้กับงานหลากหลายแบบ เช่น ชั้นเหล็กฉาก ชั้นวางสินค้า ชั้นวางของ ชั้นเก็บอะไหล่ จุดเด่นของเหล็กฉากเจาะรูคือ มีความมั่นคง แข็งแรง สามารถรับน้ำหนักได้ดี มีอายุการใช้งานยาวนาน ติดตั้งง่าย
ตารางขนาด ความหนา และน้ำหนัก
ของเหล็กฉากเจาะรู (Slotted Angle Steel) เหล็กฉากอเนกประสงค์
ขนาด (มม.) | ความหนาจริงโดยประมาณ (มม.) | ราคาต่อเส้น (บาท) |
1.5 X 1.5 นิ้ว หนา 1.6 มม. ไม่เค็ม | 1.2 | 105 |
1.5 X 1.5 น้ำว หนา 1.3 มม. ไม่เต็ม | 1.4 | 120-130 |
1.5 X 1.5 นิ้ว หนา 2.0 มม. ไม่เต็ม | 1.7 | 130-150 |
1.5 X 1.5 นิ้ หนา 2.0 มม. เต็ม (Extra) | 2 | 160-175 |
2.25 X 1.5 นิ้ว หนา 2.0 มม. ไม่เต็ม | 1.7 | 220-230 |
2.25 x 1.5 นิ้ว หนา 20 มม. เต้ม (Extra) | 2 | 250-260 |

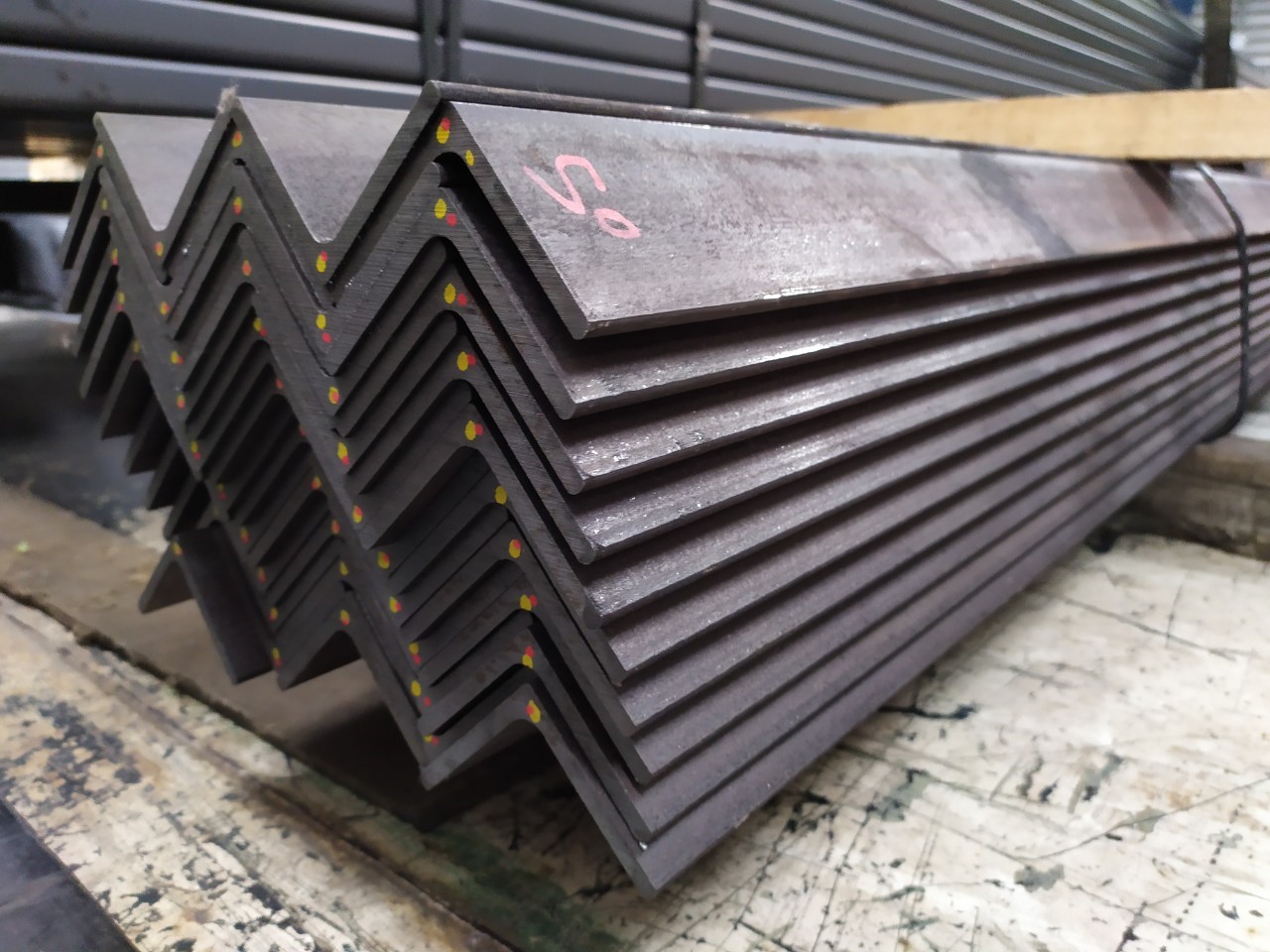

เหล็กฉากขนาดใหญ่
เหล็กฉากชนิดนี้ผลิตจากเหล็กรูปพรรณรีดร้อน มีด้านเท่ากัน2ด้าน มีลักษณะเป็นรูปตัว L ได้รับมาตรฐาน มอก.1227-2558 ส่วนใหญ่จะใช้เป็นส่วนประกอบของโครงสร้างงานเหล็ก ใช้ทำเสาโครงสร้าง หรือประกอบทำโครงสร้างเบาะของรถก็ได้
ตารางขนาด ความหนา
และน้ำหนักของ เหล็กฉาก (Angle Bar List)
ขนาด | น้ำหนัก (กก.) | จำนวนเส้นต่อมัด | ราคาต่อเส้นก่อน VAT |
3x25x25 มม. x 6 ม. | 6.70 | 297 | 246.75 |
3x30x30 มม. x 6 ม. | 8.10 | 245 | 299.25 |
5x25x25 มม. x 6 ม. | 10.60 | 196 | 399.00 |
5x30x30 มม. x 6 ม. | 13.10 | 155 | 493.50 |
3x40x40 มม. x 6 ม. | 11.00 | 199 | 357.00 |
4x40x40มม. x 6 ม. | 14.50 | 163 | 462.00 |
5x40x40มม. x 6 ม. | 17.70 | 127 | 561.75 |
6x40x40มม. x 6 ม. | 21.30 | 109 | 677.25 |
3x50x50 มม. x 6 ม. | 13.90 | 162 | 451.50 |
4x50x50 มม. x 6 ม. | 18.30 | 120 | 593.25 |
5x50x50 มม. x 6 ม. | 22.60 | 99 | 724.50 |
6x50x50 มม. x 6 ม. | 26.60 | 78 | 850.50 |
5x65x65 มม. x 6 ม. | 30.00 | 74 | 960.75 |
6x65x65 มม. x 6 ม. | 35.40 | 64 | 1,134.00 |
8x65x65 มม. x 6 ม. | 46.00 | 44 | 1,501.50 |
6x75x75 มม. x 6 ม. | 41.10 | 44 | 1,323.00 |
9x75x75 มม. x 6 ม. | 59.70 | 33 | 1,911.00 |
12x75x75 มม. x6 ม. | 78.00 | 24 | 2,520.00 |
7x90x90 มม. x 6 ม. | 57.50 | 33 | 1,963.50 |
10x90x90 มม. x 6 ม. | 79.80 | 24 | 2,714.25 |
12x90x90 มม. x 6 ม. | 95.00 | 19 | 3,255.00 |
7x100x100 มม. x 6 ม. | 64.20 | 31 | 2,184.00 |
10x100x100 มม. x 6 ม. | 89.20 | 22 | 3,013.50 |
12x100x100 มม. x 6 ม. | 106.00 | 17 | 3,591.00 |
มาตรฐานเหล็กฉากที่ดีต้องมีอะไรบ้าง
เหล็กที่ใช้ผลิตต้องได้รับการรับรองตามมาตรฐาน มอก.1227-2539
โรงงานที่ผลิตต้องเป็นโรงงานภายในประเทศที่ได้มาตรฐาน
ต้องเป็นรูปตัว L มี 2 ขา ขนาดเท่ากันหรือไม่เท่ากันก็ได้ แต่ต้องทำมุมจะเท่ากันคือ 90 องศา
ต้องมีความหนาเท่ากันตลอดทั้งเส้น
สามารถรับแรงกดและน้ำหนักได้มาตรฐานตามที่กำหนด
เหล็กฉากนิยมนำมาใช้งานประเภทใด
เนื่องจากเหล็กฉากสามารถนำไปใช้งานได้ตั้งแต่งานเล็กไปจนถึงงานใหญ่ การใช้งานก็แบ่งออกตามประเภทของการใช้งานดังนี้
เหล็กฉากในงานโครงสร้างขนาดใหญ่
เช่น สะพาน โกดัง ชั้นวาง เสาเคเบิล เสาไฟฟ้า เสาสื่อสาร อุปกรณ์ ฯลฯ เหล็กฉาก เป็นส่วนประกอบที่สำคัญในโครงสร้างงานเหล็กขนาดใหญ่
เหล็กฉากที่ใช้ในชีวิตประจำวัน
เช่น โครงเตียง เก้าอี้ ม้านั่ง เสารั้ว โครงสำหรับวางเครื่องปรับอากาศ โต๊ะกาแฟ และอื่น ๆ เมื่อใช้ในการก่อสร้างเฟอร์นิเจอร์ เก้าอี้ เตียงและโต๊ะ
ขนาดของเหล็กฉาก
เหล็กฉากมีขนาดตั้งแต่ 1 นิ้ว ไปจนถึง 6 นิ้ว และมีความหนาตั้งแต่ 3 มิลลิเมตร ไปจนถึง 35 มิลลิเมตร โดยขนาดที่เป็นนิยมซื้อขายกันอย่างมากก็จะมีขนาดทั้งหมดดังนี้
เหล็กฉาก 1 นิ้ว (เหล็กฉากบาง) หนา 3 มม. ราคาประมาณเส้นละ 250 บาท
เหล็กฉาก 1 นิ้ว 1/4 x 1 1/4 นิ้ว หนา 3 มม. ราคาประมาณเส้นละ 300 บาท
เหล็กฉาก 1 นิ้ว ขนาด 1 1/2 x 1 1/2 นิ้ว หนา 4 มม. รุ่น SS400 ขนาด 40 x 40 มม. x 6 ม.ราคาประมาณเส้นละ 355 บาท
เหล็กฉาก 1 นิ้ว ขนาด 1 1/2 x 1 1/2 นิ้ว หนา 3 มม. ราคาประมาณเส้นละ 325 บาท
เหล็กฉาก 2 นิ้ว ขนาด 2 x 2 นิ้ว หนา 3 มม. ราคาประมาณเส้นละ 400 บาท
เหล็กฉาก 3 นิ้ว ขนาด 3 x 3 นิ้ว หนา 6 มม. ราคาประมาณเส้นละ 1,300 บาท
เหล็กฉาก โรงใหญ่ รุ่น 5.0 มม. ขนาด 40 x 40 มม. ราคาประมาณเส้นละ 750 บาท
ซื้อเหล็กฉากที่ไหนดี
การเลือกซื้อเหล็กฉากนั้นจำเป็นต้องเลือกให้เหมาะกับการใช้งาน และก่อนซื้อก็ควรได้รับคำปรึกษาจากวิศวกรให้ดีก่อน เพราะการใช้เหล็กฉากนั้นต้องนำมารับน้ำหนักซึ่งหากซื้อผิดขนาด ผิดประเภทการใช้งาน ก็อาจจะทำให้รับน้ำหนักไม่ไหว ซึ่งหากคุณไม่มีวิศวกรที่สามารถให้คำปรึกษาได้ สามารถใช้บริการของเฮียเชษฐได้เลย เพราะเรามีเจ้าหน้าที่ๆ มีความรู้ความเชี่ยวชาญด้านอุปกรณ์ก่อสร้างที่สามารถให้คำปรึกษาได้ตลอด 24 ชั่วโมง พร้อมให้คำแนะนำว่าสินค้าตัวไหนดีที่สุด แถมสินค้าทุกชิ้นยังรับตรงจากโรงงาน ทำให้คุณสามารถมั่นใจได้เลยว่า คุณจะได้รับสินค้าในราคาที่คุ้นค่าและได้รับสินค้าที่มีมาตรฐานที่ดีที่สุด ทั้งนี้เฮียเชษฐยังมีบริการจัดส่งอย่างรวดเร็ว ส่งตรงถึงไซต์งานทั่วประเทศเลยค่ะ
